UML 类图与对象间的关系

一、UML

UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用
于帮助软件开发人员进行思考和记录思路的结果

1.1 UML 图的分类

1. 用例图(use case)
2. 静态结构图：类图、对象图、包图、组件图、部署图
3. 动态行为图：交互图（时序图与协作图）、状态图、活动图

类图用于描述类(对象)本身的组成和类(对象)之间的各种静态关系, 最重要

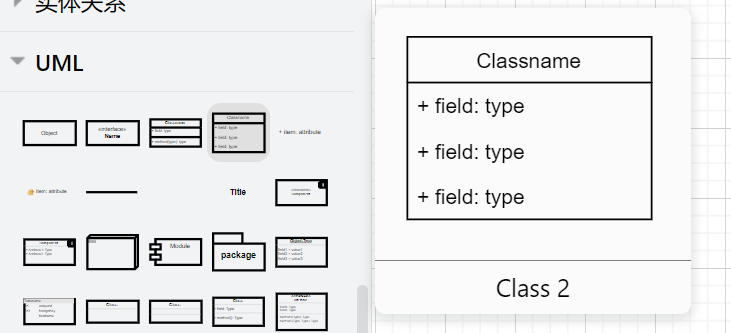

1.2 类图的使用

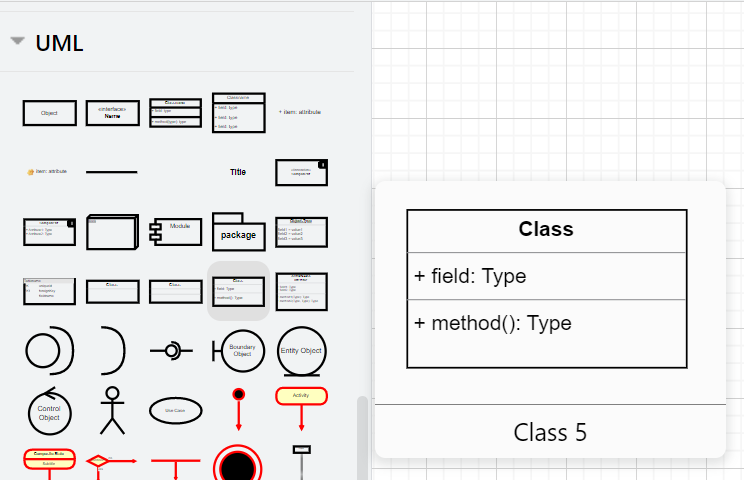

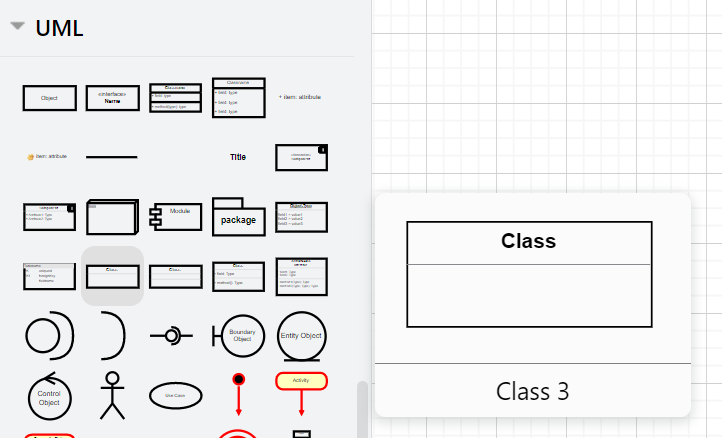

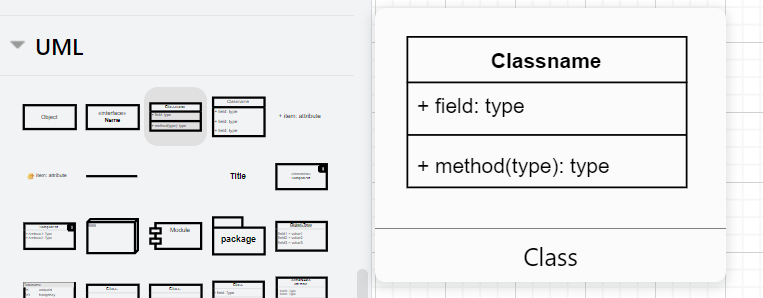

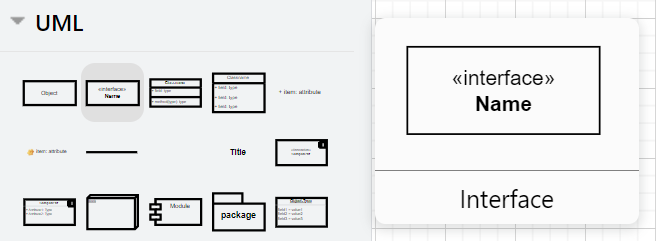

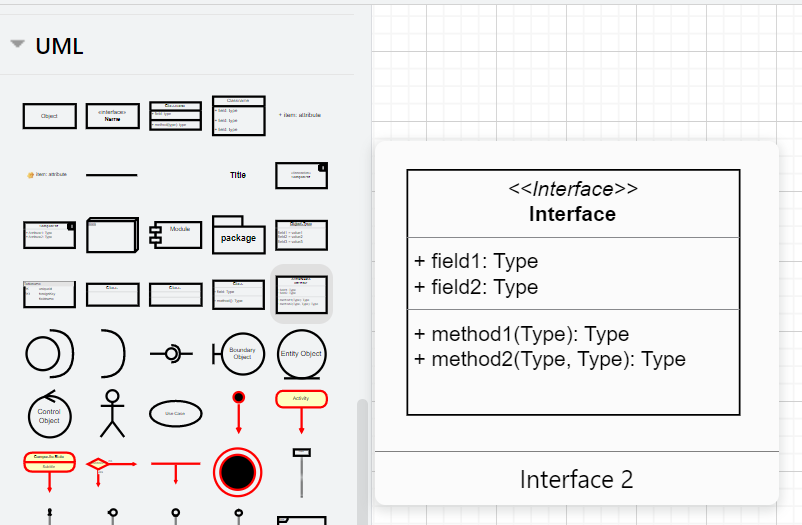

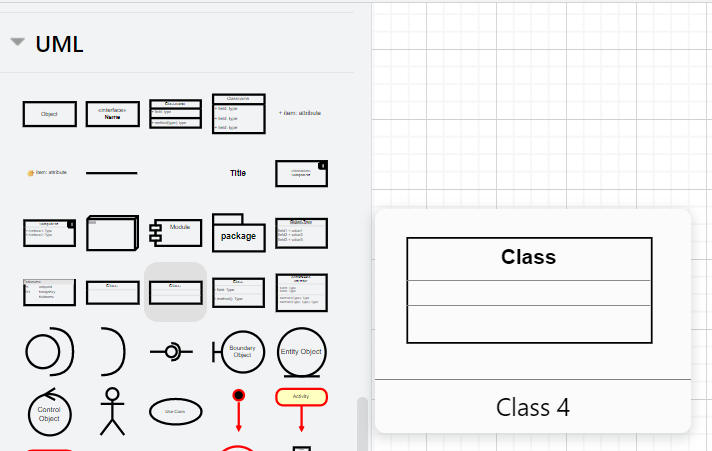

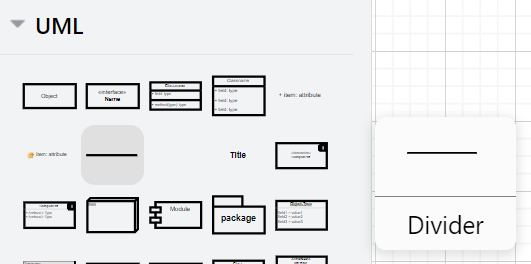

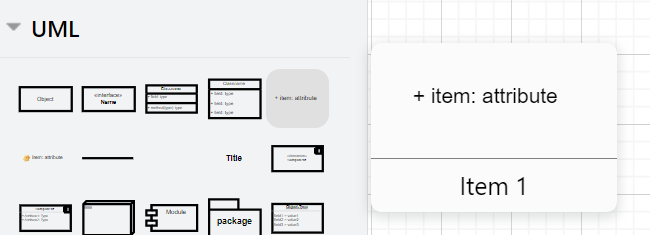

我们借助画图网站中的元素来了解类图的使用

https://app.diagrams.net/

书写格式: 属性名\方法名: 类型

就是正常在代码里用的时候反过来

---

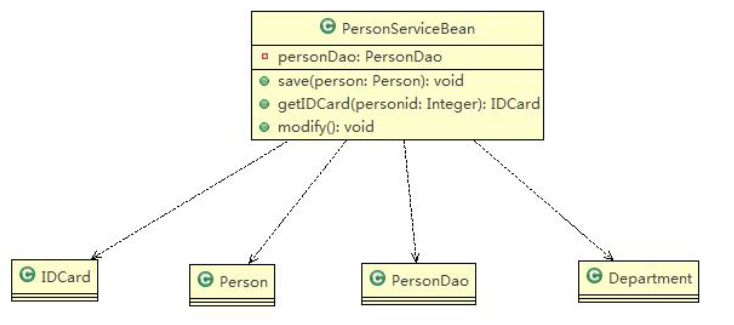

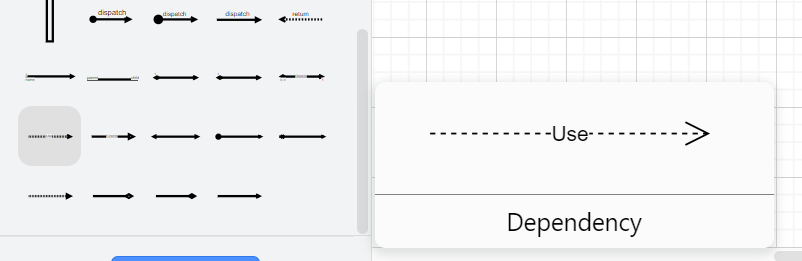

二、依赖关系 (Dependence)

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

• 类中用到了对方
• 如果是类的成员属性
• 如果是方法的返回类型
• 是方法接收的参数类型
• 方法中使用到

public class PersonServiceBean {
    private PersonDao personDao;//类
    public void save(Person person){}
    public IDCard getIDCard(Integer personid){}
    public void modify(){
    Department department = new Department();
	}
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

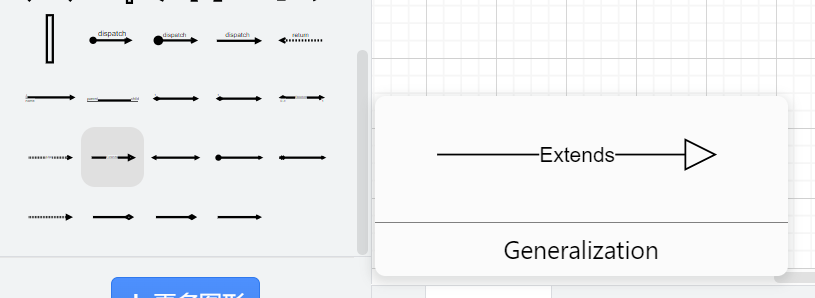

三、泛化（继承）关系 (generalization)

泛化关系实际上就是继承关系，他是依赖关系的特例

public abstract class DaoSupport{
    public void save(Object entity){
    }
    public void delete(Object id){
    }
}
public class PersonServiceBean extends Daosupport{
}

---

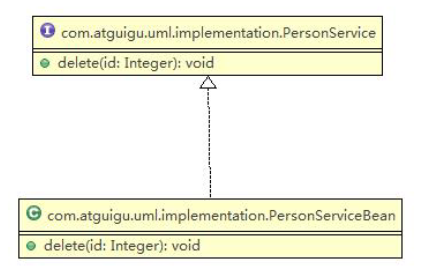

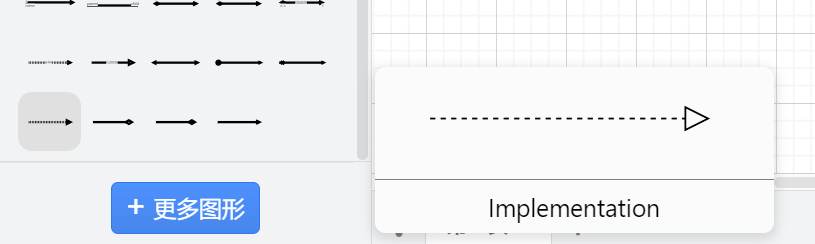

四、实现关系 (Implementation)

实现关系实际上就是 A 类实现 B 接口，他是依赖关系的特例

public interface PersonService {
    public void delete(Interger id);
    }
public class PersonServiceBean implements PersonService {
	public void delete(Interger id){}
}

---

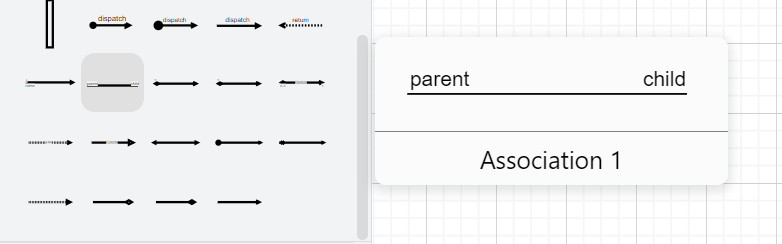

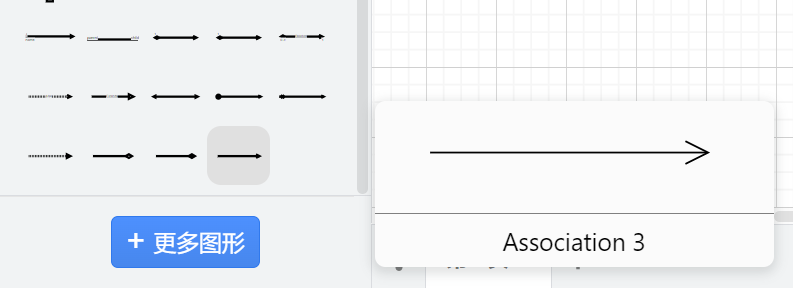

五、关联关系（Association）

关联关系实际上就是类与类之间的联系，他是依赖关系的特例

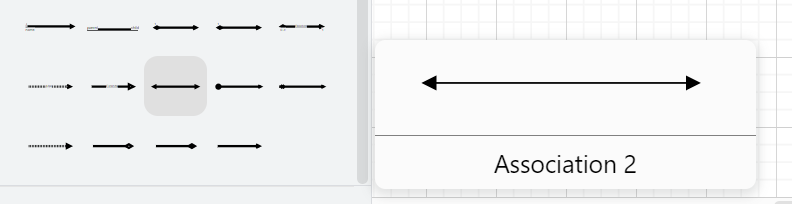

关联的导航性：单向 或者 双向

关联的多重性: 一对一, 一对多 或者 多对多

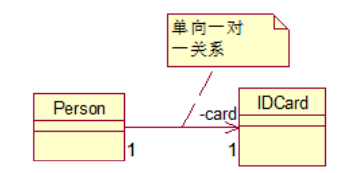

// 一个人有一个身份证
public class Person {
	private IDCard card;
}
public class IDCard{}

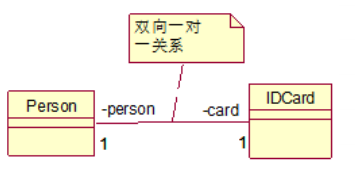

// 一个人有一个身份证, 一个身份证属于一个人
public class Person {
	private IDCard card;
}
public class IDCard{
	private Person person
}

---

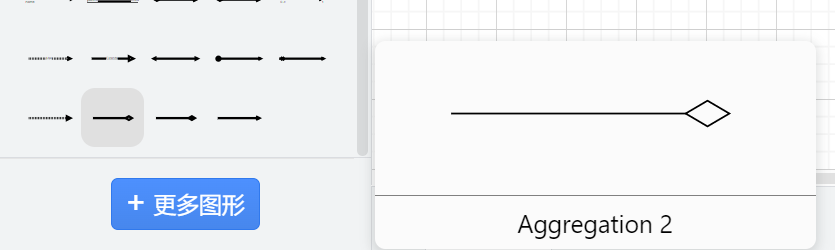

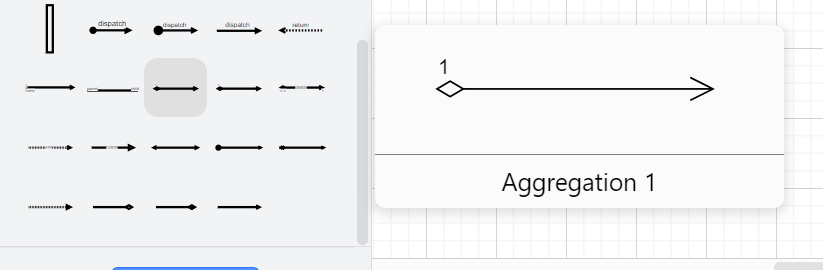

六、聚合关系（Aggregation）

表示整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例, 也有导航性与多重性

---

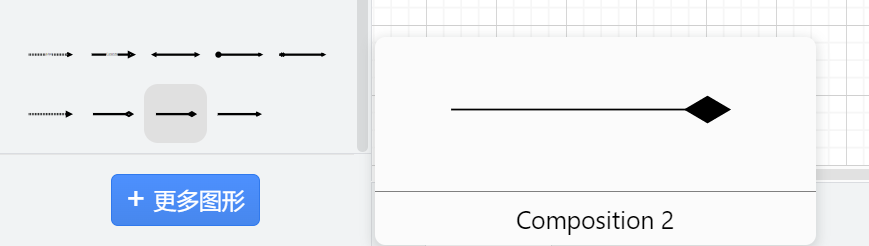

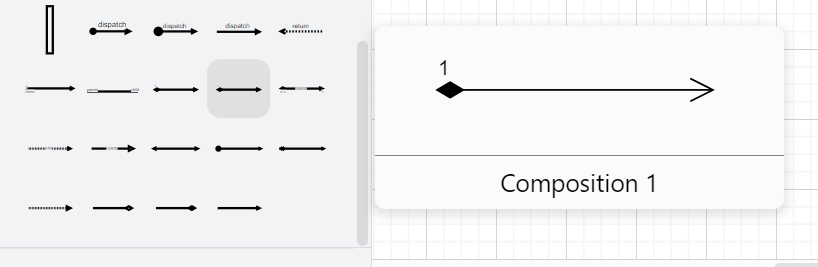

七、组合关系（Composition）

表示整体与部分的关系，但是整体与部分不可以分开

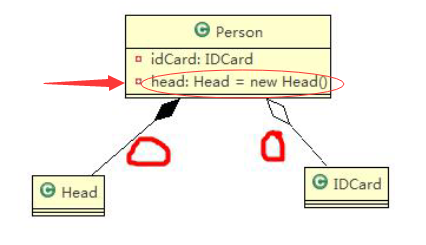

// 在程序中我们定义实体：Person 与 IDCard、Head,
// 那么 Head 和 Person 就是 组合，IDCard 和 Person 就是聚合。
public class Person{
    private IDCard card;
    private Head head = new Head();
}
public class IDCard{}
public class Head{}
// 但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，
// 那么 IDCard 和 Person 就是组合

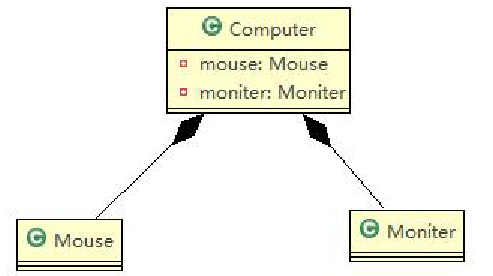

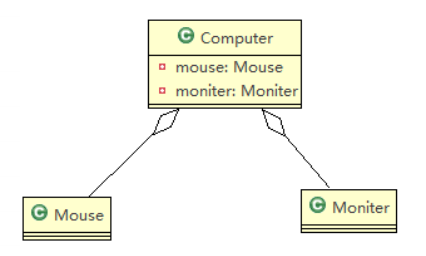

public class Computer {
    private Mouse mouse = new Mouse(); //鼠标可以和 computer 不能分离
    private Moniter moniter = new Moniter();//显示器可以和 Computer 不能分离
    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }
    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
	}
}
public class Mouse {
}
public class Moniter {
}
